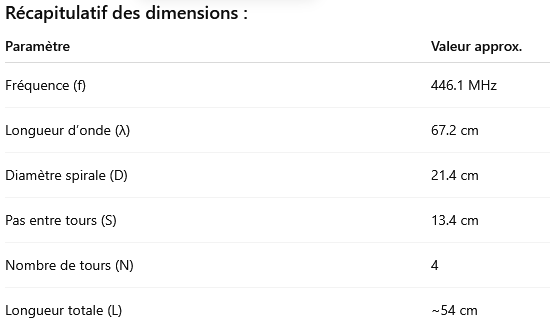

Dimensions recommandées pour 446.100 MHz
Longueur d’onde (λ) : environ 67.2 cm
Paramètres de l’antenne hélice :
Périmètre de la spirale (P) : ≈ λ = 67.2 cm
Diamètre de la spirale (D) : P / π ≈ 21.4 cm
Pas de la spirale (S) : ≈ 0.2 × λ ≈ 13.4 cm
Nombre de tours (N) : entre 4 et 6
Dimensions finales :
Longueur totale (L) : N × S ≈ 4 × 13.4 cm = 53.6 cm
Étapes de fabrication
1. Préparation du support :
o Découpe un tube de PVC ou de bois de 60 cm de long.
o Fixe-le horizontalement sur une base stable.
2. Fabrication de la spirale :
o Enroule le fil de cuivre autour du support pour former une spirale régulière.
o Assure-toi que le diamètre de la spirale est d’environ 21.4 cm.
o Laisse un espace de 13.4 cm entre chaque tour.
3. Fixation de la base :
o Fixe le premier tour de la spirale à une plaque métallique servant de plan de masse.
o Le plan de masse peut être un cercle métallique de 20 cm de diamètre.
4. Connexion du coaxial :
o Relie le fil central du câble coaxial au point de connexion de la spirale.
o Relie le blindage du câble au plan de masse.
5. Test et ajustements :
o Utilise un analyseur de réseau vectoriel (VNA) pour mesurer le SWR (Standing Wave Ratio).
o Ajuste la longueur de la spirale ou le nombre de tours si nécessaire pour obtenir un SWR optimal.
Matériel nécessaire
Fil de cuivre : rigide, diamètre 1 à 2 mm
Support isolant : tube en PVC ou en bois, diamètre intérieur ≈ 2 cm
Connecteur coaxial : SMA ou BNC, selon ton émetteur
Plaque métallique : pour le plan de masse (optionnel mais recommandé)
Outils : scie, pince, fer à souder

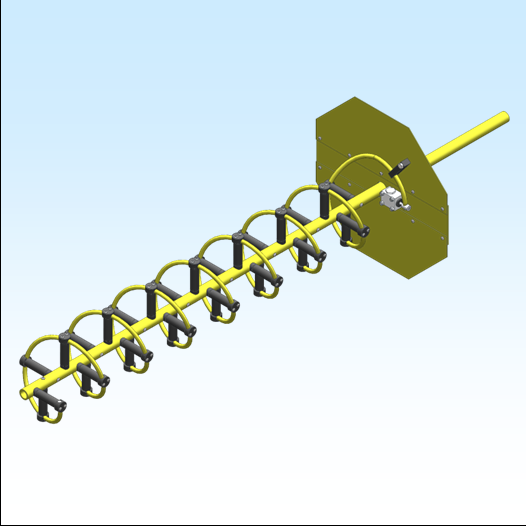

Schéma simplifié de l’antenne hélice (hélice) 446 MHz :
/\/\/\/\ ← Spirale de cuivre (4 tours)
/ \
/ \ ← Diamètre = ~21 cm
/ \
—————- ← Plan de masse (plaquette métallique)
↑
Câble coaxial
(âme au fil hélice, blindage au plan de masse)
Étapes clés :
1. Enroule le fil de cuivre rigide autour d’un support cylindrique (PVC, bois) de diamètre ~21 cm, en laissant 13.4 cm entre chaque tour.
2. Fixe la base de la spirale à une plaque métallique qui servira de plan de masse.
3. Connecte le fil central du câble coaxial à la spirale, et le blindage au plan de masse.
4. Teste le SWR et ajuste la longueur ou le nombre de tours si besoin.
Impédance approximative de l’antenne hélice
L’impédance typique d’une antenne hélice en mode axial est souvent autour de 140 Ω.
Pour la connecter à un équipement 50 Ω (comme la plupart des radios PMR446), il est recommandé d’utiliser un transformateur d’impédance (balun 3:1).
2. Balun recommandé
Balun 3:1 (réduit 140 Ω → environ 50 Ω)
Tu peux en acheter un prêt à l’emploi ou en fabriquer un avec un petit tore ferrite et du câble coaxial.
Exemple de réalisation DIY :
o Enrouler 3 spires de câble coaxial sur un tore ferrite (type FT-37-43).
o C’est un balun courant pour antennes hélice.
Tester le SWR
Pour tester l’antenne :
Utilise un analyseur d’antenne ou un analyseur de réseau vectoriel (VNA) si tu en as un.
Branche l’antenne au testeur via le câble coaxial.
Vérifie que le SWR est idéalement en dessous de 1.5 à 446.1 MHz.
Si le SWR est trop élevé (>2), ajuste :
o La longueur totale de la spirale (allonge ou raccourcis un peu le fil)
o Le nombre de tours (parfois un tour de plus ou moins peut aider)
4. Quelques astuces
Les tours doivent être réguliers, ni trop serrés, ni trop espacés.
Le plan de masse doit être suffisamment grand (minimum 20 cm de diamètre).
Pour une meilleure stabilité mécanique, fixe bien le fil sur le support.
Si possible, isole bien les connexions pour éviter l’humidité et la corrosion.
Balun 3:1 DIY pour antenne hélice
Matériel nécessaire
Un tore ferrite type FT-37-43 (diamètre extérieur ~12 mm, souvent utilisé en HF/VHF/UHF)
Environ 1 mètre de câble coaxial RG-58 ou RG-174 (ou similaire)
Fer à souder, soudure
Isolant (gaine thermo-rétractable ou ruban isolant)
Étapes de fabrication
1. Préparation du câble coaxial :
o Coupe un câble d’environ 1 mètre.
o À chaque extrémité, dénude sur environ 2 cm la gaine extérieure, sans toucher au blindage (tu as donc âme + blindage exposés).
2. Enroulement sur le tore :
Enroule 3 spires du câble coaxial autour du tore ferrite, bien serrées et côte à côte (pas de chevauchement).
Ces 3 spires forment la partie inductive du balun.
Connexions côté antenne :
À l’une des extrémités du câble, sépare l’âme et le blindage.
Connecte l’âme au fil central de la spirale de l’antenne hélice.
Connecte le blindage au plan de masse (la plaque métallique).
Connexions côté radio :
L’autre extrémité du câble coaxial sera reliée au connecteur (SMA, BNC…) de ta radio.
Isolation :
Isole soigneusement toutes les connexions avec de la gaine thermo-rétractable ou du ruban isolant.
Schéma simple du balun 3:1
Radio (50 Ω)
|
| (câble coaxial)
|
[3 spires sur tore ferrite]
|
|– Fil central de l’hélice (antenne)
|
|– Plan de masse (blindage)
Résultat attendu
Le balun transforme l’impédance d’environ 140 Ω de l’antenne hélice en une charge proche de 50 Ω, ce qui améliore l’adaptation et réduit le SWR.
